一、設備介紹
切割機床身采用大理石式結構;橫梁采用鑄鋁式結構;經去應力退火處理再粗加工;粗加工完成后再振動時效處理，最后才完成精加工工藝。因此床身、橫梁結構剛性好，精度高，完全消除了焊接所產生的焊接應力，不變形。
采用國際先進的光纖激光器。固定光路設計，光路免維護，運行成本低，切割質量好，加工效率高。
切割頭是光纖激光專用切割頭，配合電容式傳感器,感應精度高、反應靈敏、性能穩定可靠。
數控系統采用專用的柏楚激光控制系統、以及專業的CAM軟件，功能強大，運行穩定，操作簡單、易學。
選用進口伺服電機，精度高，加速度高、速度快；進口高精度滾珠絲桿傳動、進口高精度直線導軌導向；激光加工屬非接觸式柔性加工，不受工件外形的影響，可以加工任意圖形；高性能，進口原廠封裝光纖激光器，性能穩定，使用壽命長；速度快，效率好，切割薄板每分鐘速度可達數十米，光纖激光器免維護；切割邊緣質量好，變形小，外觀平整，美觀?？呻S意設計各種圖形或文字即時切割，操作簡單、靈活、方便。

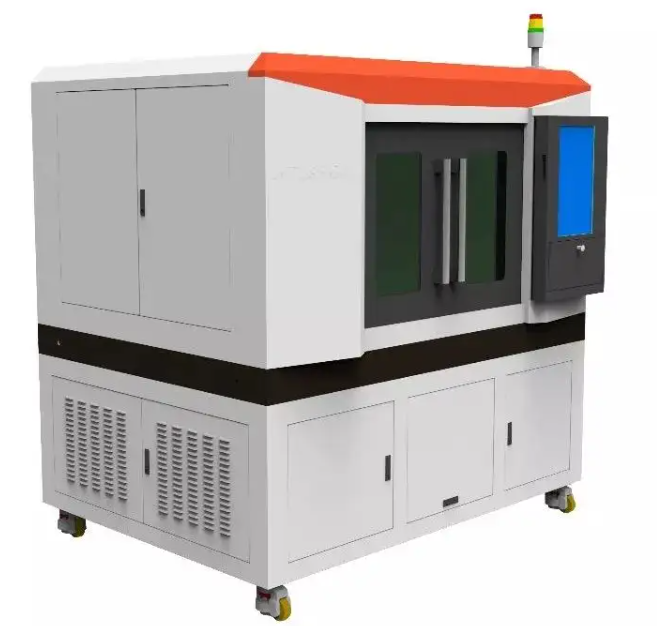

激光切割機（圖片僅供參考）

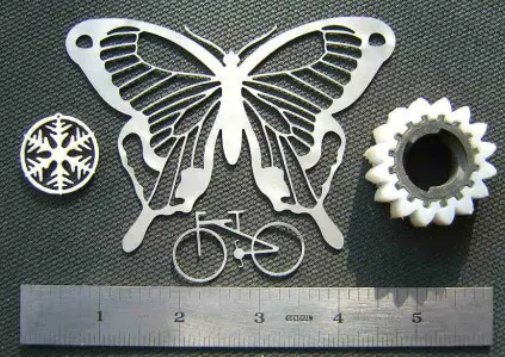

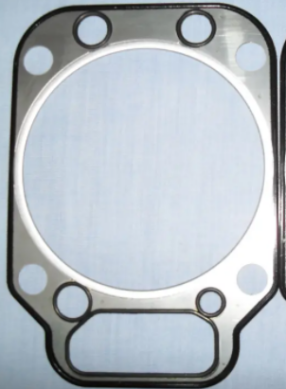

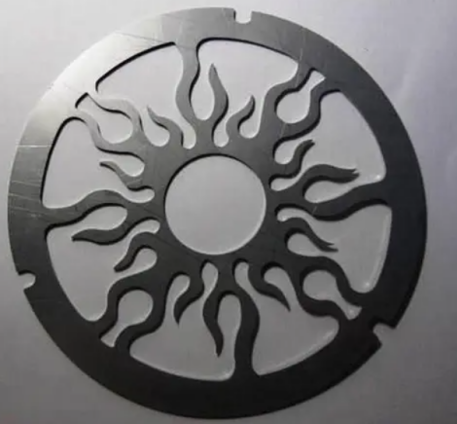

切割樣品圖（切割圓形產品為定制機型）
二、設備組成部分介紹
1、光纖激光器
光纖激光器電－光轉化效率高，轉換效率達30%以上，小功率光纖激光器，可大幅度節約工作時的耗電，節省運行成本，達到生產效率；
激光器運行時僅僅需要電能，不需要產生激光的額外氣體，具有很低的運行和維護費用；
光纖激光器采用半導體模塊化和冗余設計，諧振腔內無光學鏡片，不需要啟動時間，具有免調節、免維護、高穩定性的優點，降低了配件成本和維護的時間，這是傳統激光器無法比擬的；
光纖激光器的輸出波長為1.07微米，輸出的光束質量好，功率密度高，非常有利于金屬材料的吸收，具有卓越的標記、切割、焊接能力，從而使加工的費用更低;
整臺激光切割機光路由光纖傳輸，不需要復雜的反射鏡等導光系統，光路簡單，結構穩定，光路免維護；
光通過光纖導出，使機械系統的設計變得非常簡單，非常容易與機器人或多維工作臺集成；
光纖激光器體積小，重量輕，工作位置可移動，占地面積小。
光纖機光器（圖片僅供參考）
2、激光切割頭
它結構緊湊，身形輕捷，能高效且經濟地切割 薄的金屬材料，可支持精密激光切割。
在實際應用中，即使是切割復雜的形狀，高靈敏度的距離控制系統也可以提供穩定 的切割質量。由于切割頭纖細的外形，使得即使帶有很大彎曲弧度的工件也可以 被切割。
3、切割控制系統

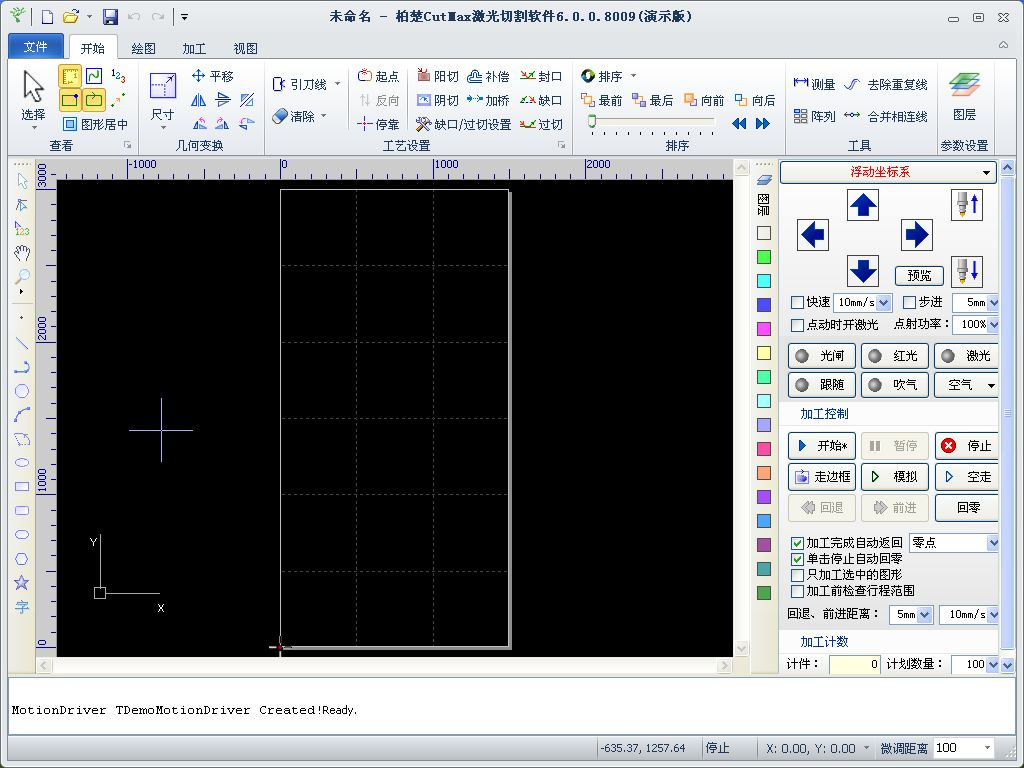

柏楚切割控制軟件界面（圖片僅供參考）
產品特點：
數控系統搭載了友好的人機界面程序。有了這個開放的，基于瀏覽器的人機界面程序，所有重要的控制功能都能清楚地展示給操作人員。所以在短培訓時間內，就可以和CNC系統一起高效安全地工作。更快的短線段處理能力。CNC系統都配備了高速處理器，來實現極快的“短線段處理”。即使是非常小的NC程序段也可以沒有任何速度損失的情況下處理高精度的輪廓。因此機器始終保持高生產率。開放式NC內核開放式NC內核可以讓你實現自己特別的技術要求。
可以導入DXF、PLT格式圖形，設置好相應的工藝參數后啟動設備即可以運行。
4、制冷系統

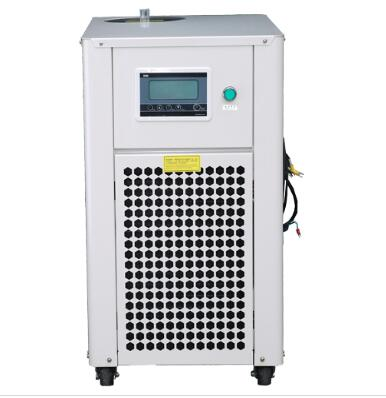

激光制冷系統（圖片僅供參考）
恒溫制冷、精度高，高揚程、大流量，超溫、欠水流自動保護功能。
三、工作環境要求
1、環境溫度要求在15-35℃之間，要求裝空調。
2、濕度要求為40%-80%。無結露，應該安裝除濕機。
3、供電電網要求：AC380V。
4、供電電網波動：±5%，電網地線符合國際要求。電壓振幅5%以上的地區，應加裝自動穩壓、穩流裝置。
5、安裝設備附近應無強烈電磁信號干擾。安裝地周圍避免有無線電發射站（或中繼站）。
6、地基振幅：小于50um；振動加速度：小于0.05g。避免有大量沖壓等機床設備在附近。設備空間要求要保證無煙無塵，避免金屬拋光研磨等粉塵嚴重的工作環境。
7、壓縮氮氣壓力：≤2MPa?！?/span>
8、工作冷卻循環水的水質有嚴格要求，要求使用純凈水、去離子水或蒸餾水，不可以使用自來水、礦泉水等含有較高金屬離子或其他礦物質的水質。
